Как разобрать плоттер Альфа Скин «Панцирь S»

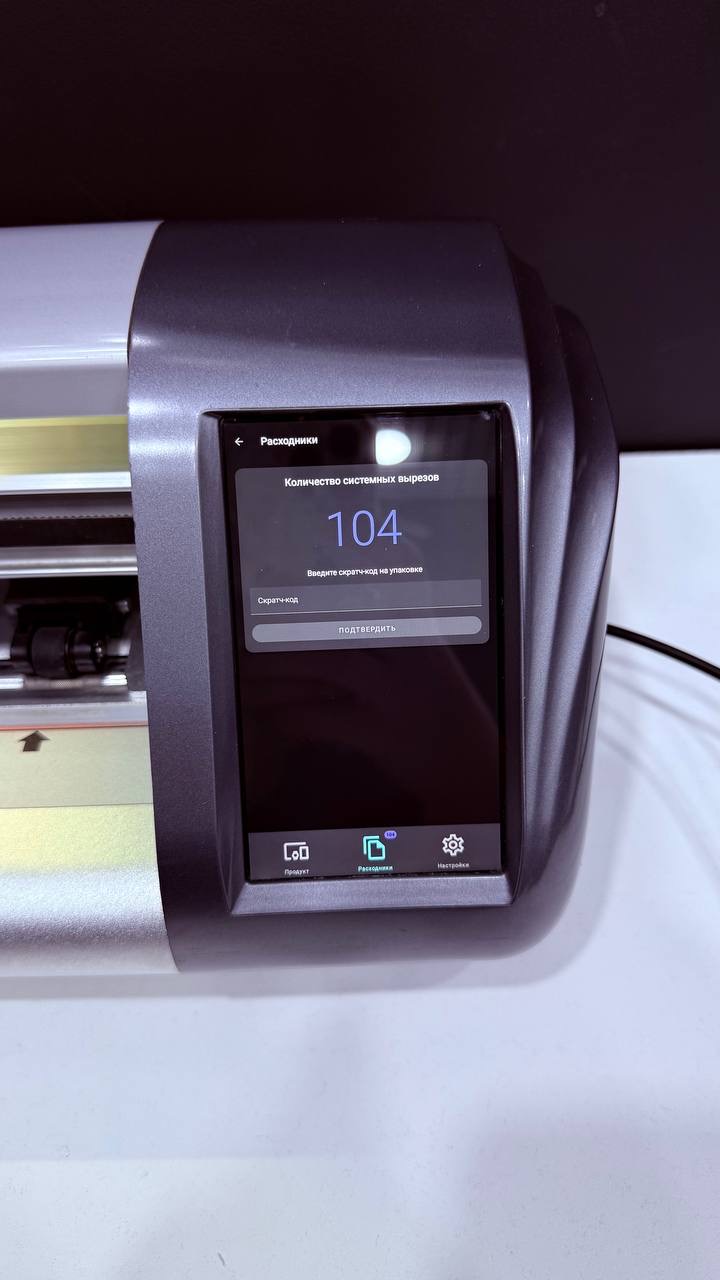

Показываю, как открыть корпус плоттера Альфа Скин «Панцирь S» и добраться до платы за экраном. На фотографиях отмечены места крепления. Идём последовательно: снимаем нижнюю крышку, освобождаем правую боковину и открываем доступ к её внутренней стороне.
Нажми на любую фотографию, чтобы открыть её в полном размере.
- Шесть винтов нижней крышки.
- Два винта правой боковины со стороны дна.
- Три винта с внутреннего торца боковины: два под открытой верхней крышкой и один спереди у ролика.
Перед разборкой
- Выключи плоттер и отключи блок питания от розетки и от самого плоттера. Отсоедини внешние кабели и убери плёнку из рабочей зоны.
- Подготовь крестовую отвёртку подходящего размера и несколько ёмкостей для винтов. Крепёж нижней крышки и боковины складывай отдельно.
- Освободи стол и положи мягкую подложку. Когда переворачиваешь плоттер, поддерживай корпус и не опирай его на экран, каретку или прижимные ролики.
1. Сними нижнюю крышку

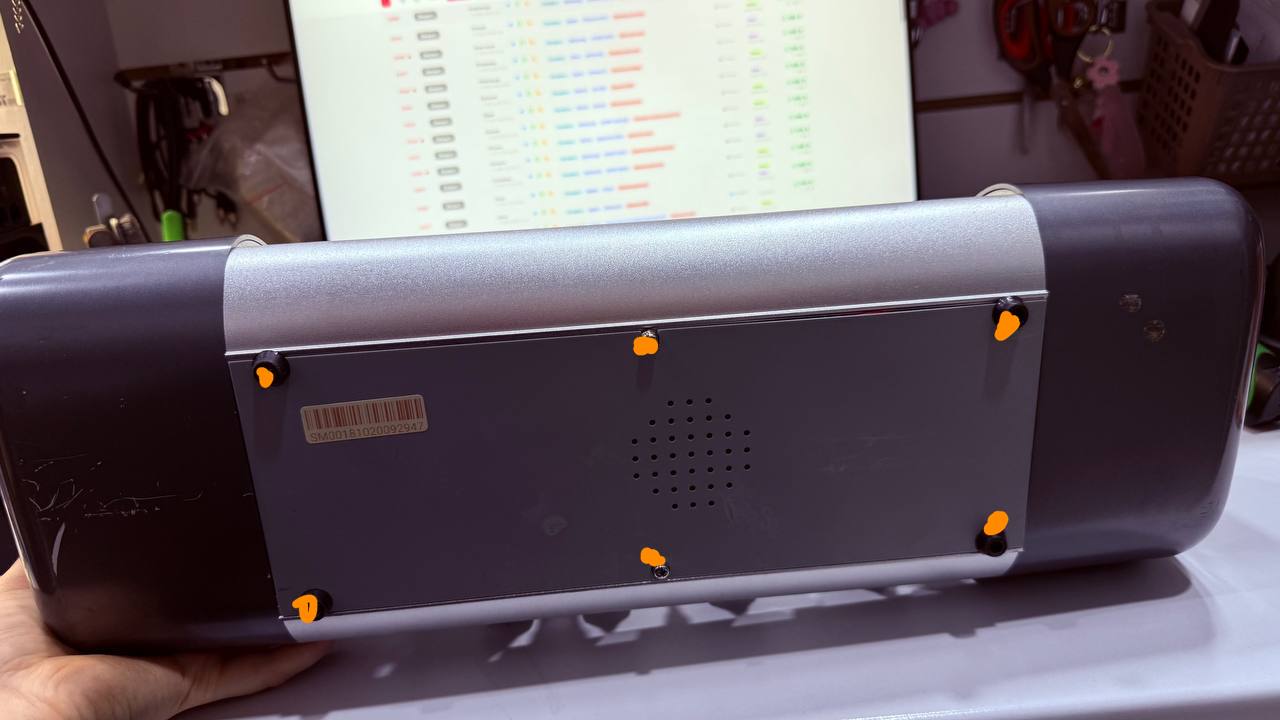

Поверни плоттер так, чтобы было удобно работать с дном. Найди шесть отмеченных мест крепления: четыре по углам нижней крышки и два посередине её длинных сторон.
Выкрути крепёж во всех шести местах и аккуратно сними металлическую крышку. Если крышка не отходит свободно, проверь, не осталось ли невыкрученного крепления.
Теперь видны плата в основании и проводка. Для доступа к правой боковине снимать эту плату не требуется.
2. Освободи крепления боковины снизу

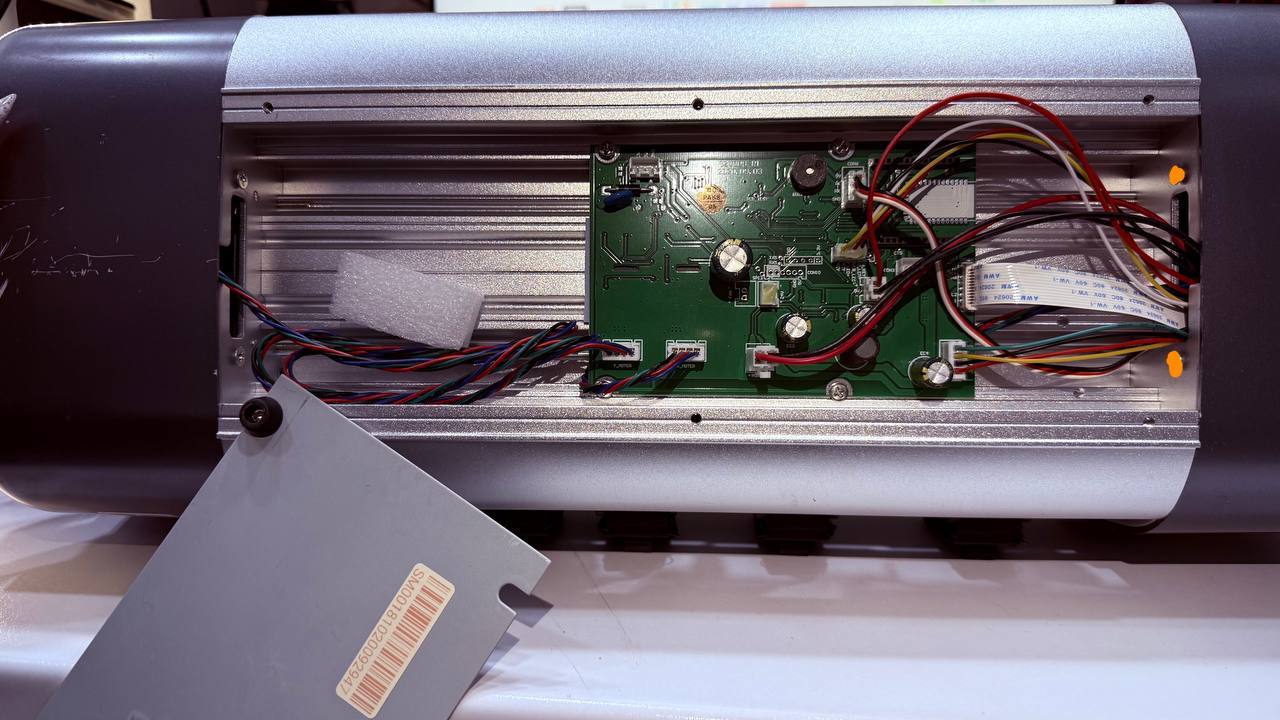

Под снятой нижней крышкой, у правого края корпуса, находятся ещё два винта. Они удерживают правую боковину с экраном. Оба места отмечены оранжевым на фотографии.
Выкрути эти два винта. Нижняя часть работы закончена: сняты шесть винтов крышки и два винта боковины.
3. Открой верхнюю крышку и выкрути три винта с внутреннего торца
Верни плоттер в обычное положение. Крышку над рабочим полем откинь вверх — как крышку багажника у автомобиля. Она может открываться туго: поднимай её плавно, придерживая корпус. Для этого шага крышку достаточно открыть. Под крышкой есть проводка подсветки — не натягивай её.

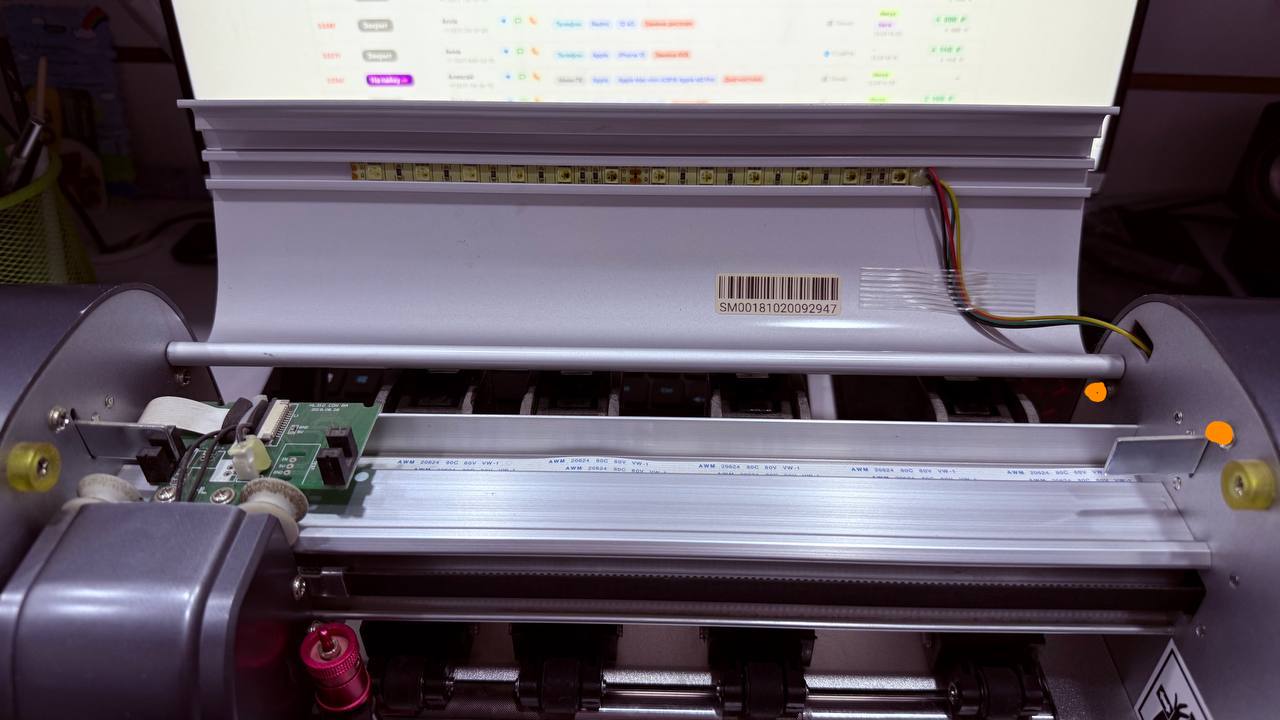

Теперь освободи три винта с внутреннего торца правой боковины. Два из них показаны на общем снимке под открытой крышкой. Третий находится ниже, спереди, возле правого прижимного ролика — его место показано на следующем крупном снимке.

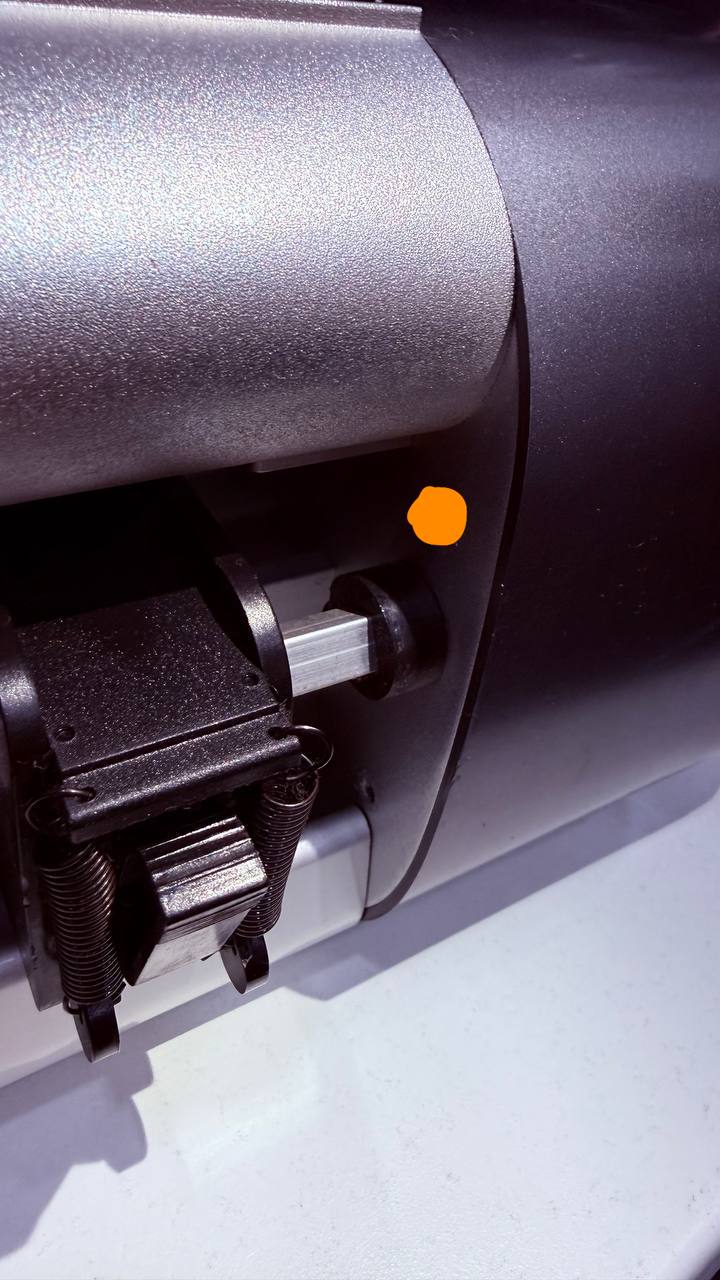

Не пропусти третий винт. Он расположен у стыка серебристой части корпуса и правой боковины, рядом с прижимным роликом. Выкрути его, прежде чем пробовать отводить боковину.
4. Отведи правую боковину с экраном
Проверь, что сняты все 11 винтов: 6 + 2 + 3. Придерживая часть корпуса с экраном, аккуратно отдели её от основного корпуса и отведи настолько, насколько позволяет длина проводов.
Шлейфы и провода отключать не нужно. Боковину можно отвести с подключёнными шлейфами, чтобы добраться до платы. Поддерживай её рукой или устрой на устойчивой опоре рядом с корпусом: она не должна висеть на проводах.
Если боковина не отходит, ещё раз проверь два нижних и три торцевых винта. Не тяни корпус рывком — внутри остаются подключённые провода.
5. Найди разъём micro-USB

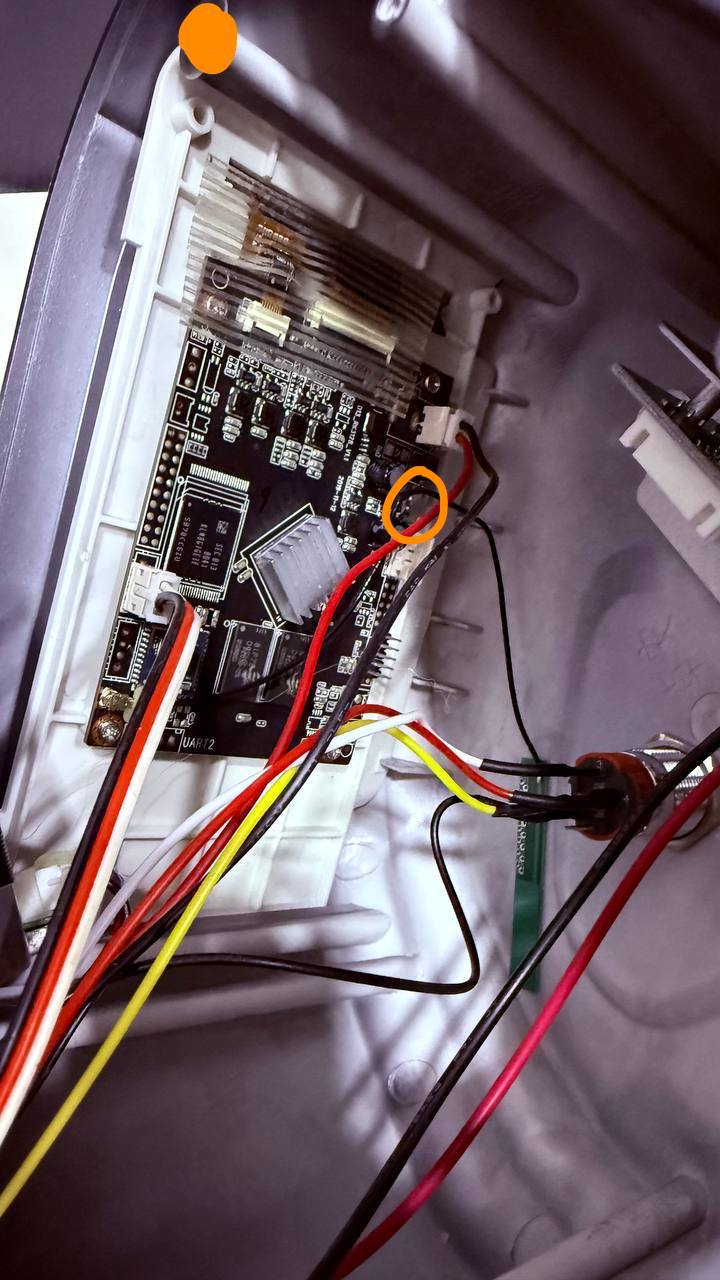

С внутренней стороны боковины находится плата за экраном. На фотографии ниже разъём micro-USB обведён оранжевым кружком. Он расположен у края платы, рядом с красным проводом. При аккуратно отведённой боковине до него можно добраться, не отключая шлейфы.
На этом разборка для доступа к плате за экраном завершена: нижняя крышка снята, правая боковина освобождена, разъём micro-USB доступен.
